Как выбрать шланг для окрасочного аппарата

Если шланга не хватает до нужного участка, приходится переставлять аппарат. Бывает, что длины достаточно, но жёсткий шланг скручивается и мешает вести пистолет. Хочется удлинить линию или взять более гибкий шланг, чтобы удобнее работать.

Разберём, как подобрать длину вместе с внутренним диаметром, когда помогает короткий гибкий шланг у пистолета и что проверить перед покупкой. Вы сможете сверить соединения и требования аппарата, а если маркировка старого шланга стёрлась — собрать нужные сведения для подбора замены.

Здесь речь о шланге высокого давления безвоздушного окрасочного аппарата, по которому материал идёт от насоса к пистолету. Воздушный шланг пневматического краскопульта и всасывающий шланг на входе насоса выбирают по другим требованиям.

Сначала найдите данные аппарата и старого шланга

Посмотрите точную модель аппарата на его табличке и найдите руководство. В руководстве найдите максимальное давление, требования к шлангу и допустимую длину линии. Проверьте также модель пистолета. Если аппарат ещё не выбран, начните с нашего материала о выборе безвоздушного окрасочного аппарата.

На старом шланге поищите производителя, артикул, допустимое рабочее давление и дату изготовления. Сохраните эти данные для подбора замены. По цвету оболочки или похожему виду гайки определить допустимое давление нельзя.

Если маркировка стёрлась, пришлите поставщику модель аппарата и пистолета, фотографии шланга целиком и обоих соединений. Не разбирайте линию ради снимка, пока не выполнена полная процедура сброса давления по руководству. Если инструкции нет или вы не уверены, что давление снято, оставьте соединения собранными и обратитесь к специалисту.

Проверьте рабочее давление всей линии

Шланг с концевыми соединениями должен быть рассчитан на максимальное давление, которое создаёт аппарат. То же относится к пистолету, переходникам, соединительным муфтам и короткому шлангу у пистолета. Допустимое давление всей линии ограничивает деталь с самым низким допустимым рабочим давлением.

Допустимое рабочее давление шланга с установленными концевыми соединениями смотрите в его документации и маркировке. Не выбирайте шланг только по обычной настройке аппарата во время окраски: она может быть ниже его максимального давления. Если в карточке товара, паспорте и маркировке указаны разные значения, сначала уточните их у поставщика. Не принимайте большее число за верное без проверки.

Выбирайте внутренний диаметр вместе с длиной

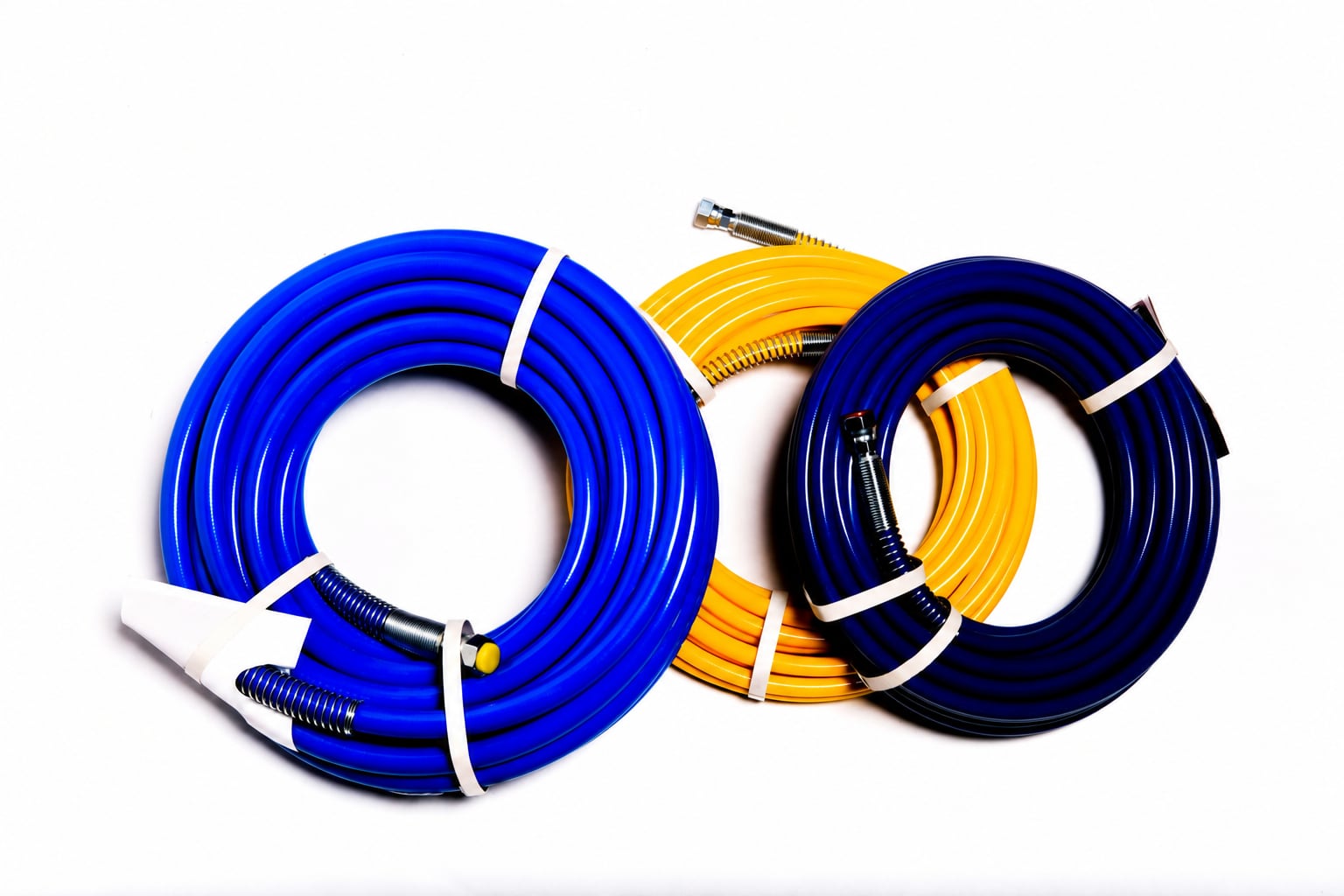

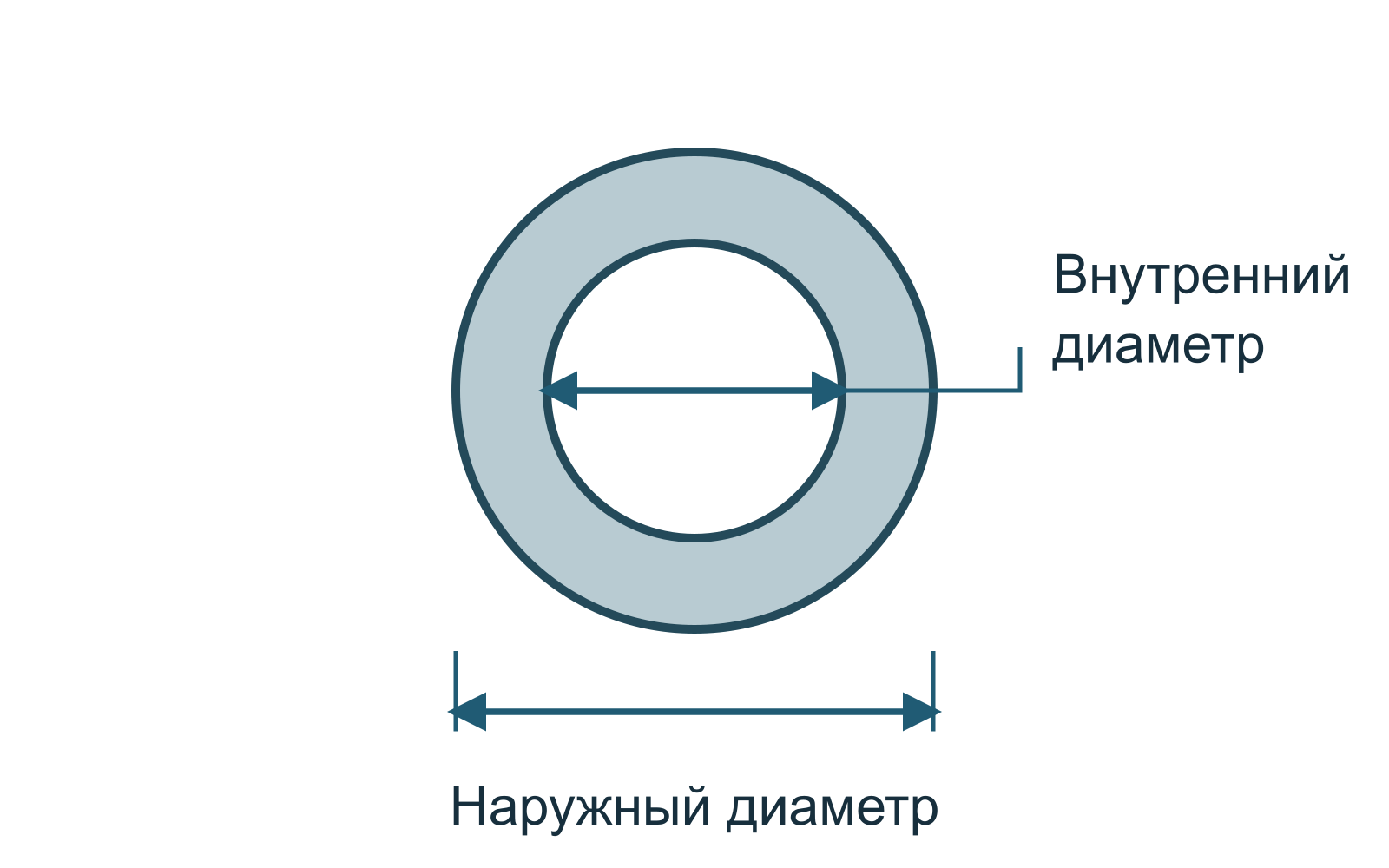

Внутренний диаметр — размер канала, по которому течёт материал. Наружный диаметр шланга и обозначение резьбы его не заменяют. Ищите в документации именно внутренний диаметр или обозначение прохода DN.

При той же подаче и том же материале увеличение длины или уменьшение внутреннего диаметра шланга повышает потери давления по пути к пистолету. Поэтому на длинной линии или при работе с вязким материалом может потребоваться больший внутренний диаметр. Перед покупкой проверьте по документации аппарата и материала, подходит ли выбранный диаметр для нужной длины линии.

Например, в каталоге Graco есть такие размеры шлангов BlueMax II:

Размеры приведены по каталогу Graco 344386EN, раздел Airless Hose. Это сравнение размеров, а не подтверждение совместимости с вашим аппаратом.

Шланги одной длины могут различаться внутренним диаметром, а шланги одного диаметра — длиной. Правило «для комнаты один размер, для фасада другой» не учитывает материал, подачу и возможности насоса.

Выбирайте удобную для работы длину в пределах, указанных в руководстве аппарата. У некоторых моделей ограничена не только максимальная, но и минимальная длина шланга. Прежде чем добавлять ещё одну бухту или укорачивать штатную линию, проверьте эти ограничения.

Если соединяете участки разного внутреннего диаметра, Graco рекомендует располагать шланг с большим внутренним диаметром у аппарата, с меньшим — у пистолета. По руководству аппарата проверьте, допускается ли такая схема в вашей системе.

Если после удлинения шланга подача ослабла, не спешите поднимать давление до предела. Похожий симптом бывает и по другим причинам. Порядок проверки разобран в статье «Падает давление в безвоздушном аппарате».

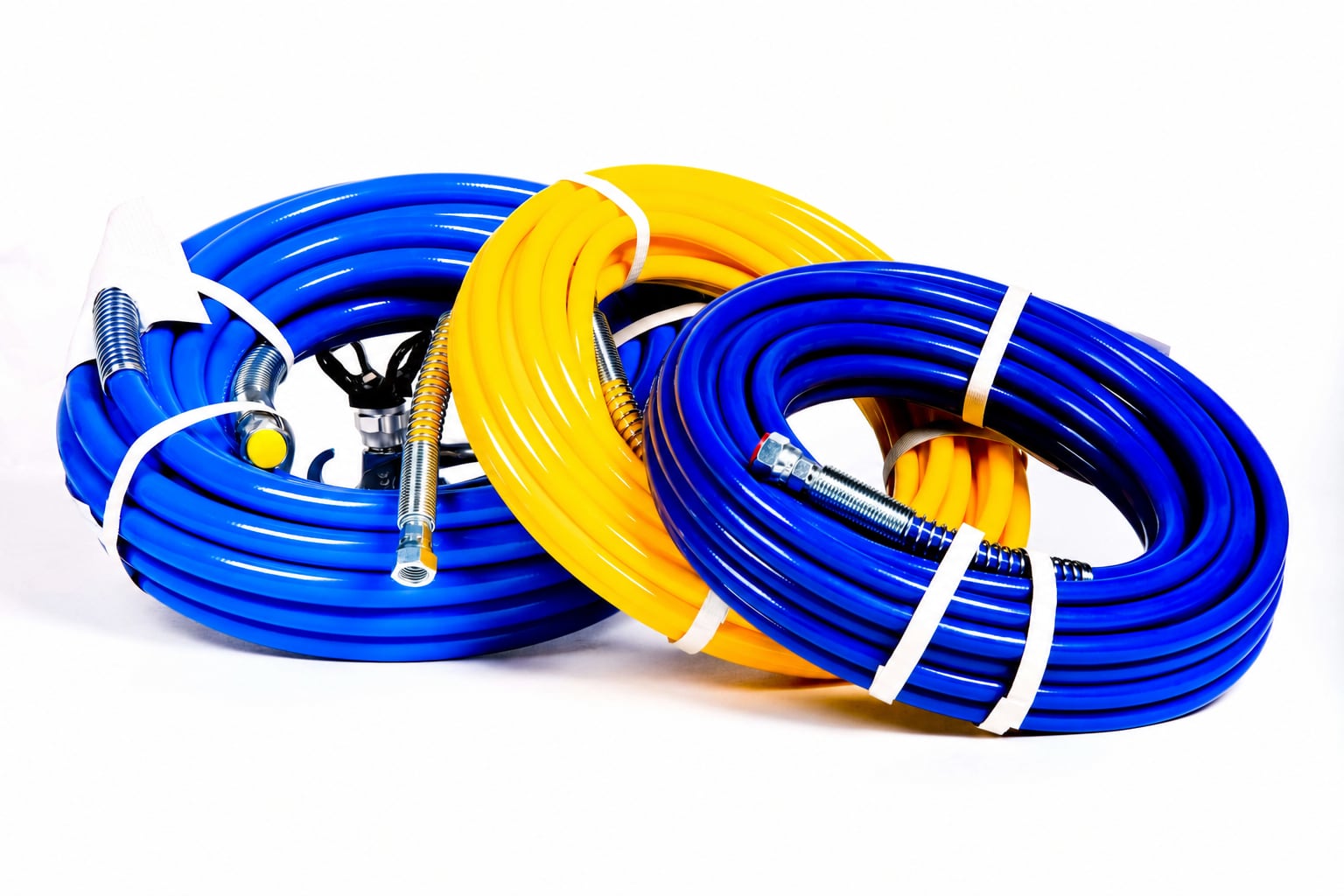

Сверьте соединения и короткий шланг у пистолета

По документации проверьте соединения на обоих концах шланга: тип и размер резьбы, способ уплотнения и соответствие деталям, к которым шланг подключается. Фотография гайки помогает найти изделие, но не доказывает, что соединение совместимо. Переходник должен подходить к соединяемым деталям, выдерживать рабочее давление и быть совместимым с краской и промывочной жидкостью.

У пистолета иногда используют короткий гибкий шланг — его называют поводком. С ним легче двигать пистолетом, чем с основным шлангом. Для поводка отдельно проверьте допустимое рабочее давление, внутренний диаметр, соединения и электрическую проводимость. Основной шланг по-прежнему должен соответствовать требованиям системы, а общая длина с поводком — оставаться в пределах, указанных в руководстве аппарата.

Проверьте материал шланга и требования к заземлению

Внутренний слой шланга должен выдерживать и наносимый состав, и жидкость, которой вы промываете систему. Для проверки совместимости шланга с концевыми соединениями нужны точные названия покрытия и промывочной жидкости: обозначений «водная краска» или «на растворителе» недостаточно. Сверьте документацию шланга и материала, а если данных не хватает, уточните у поставщика. Температура материала должна оставаться в диапазоне, допустимом и для шланга, и для оборудования.

Проводимость шланга нужна для отвода статического заряда. Требования к ней и к заземлению всей системы указаны в документации производителя. Не заменяйте предусмотренный проводящий шланг обычным рукавом подходящего размера. Переходники и поводок должны сохранять электрическую проводимость линии. Проверку проводимости поручите специалисту: её выполняют по процедуре производителя, и внешний осмотр её не заменяет.

Осмотрите шланг перед работой

Перед осмотром, заменой или подтяжкой соединений выполните полную процедуру сброса давления и отключения источников энергии из руководства аппарата. Простого выключения двигателя недостаточно: в линии может остаться давление.

Не используйте шланг, если есть течь, вздутие, порез, истирание оболочки, оголённое армирование, повреждение или смещение концевого соединения. Такой шланг заменяют. Не ремонтируйте его изолентой, хомутом или самостоятельной переобжимкой. Не ищите течь рукой и не пытайтесь остановить струю пальцем или ветошью: материал под давлением может проникнуть под кожу.

Во время работы не тяните аппарат за шланг. Прокладывайте линию вдали от острых кромок, горячих поверхностей и мест, где её могут пережать. Срок замены и порядок периодических проверок берите из документации своего шланга.

Что подготовить для подбора

В нашем каталоге есть шланги для окрасочных аппаратов. Для подбора шланга с соединениями подготовьте:

• модель аппарата и пистолета, фотографии их табличек;
• маркировку или артикул старого шланга, снимки обоих соединений;
• нужную общую длину линии и сведения о поводке, муфтах и переходниках;
• точное название наносимого материала и промывочной жидкости, рабочую температуру.

Если чего-то не знаете, так и скажите — не нужно определять давление или резьбу на глаз. Оставьте заявку на консультацию специалиста АТиС. Когда специалист свяжется с вами, передайте ему эти сведения: они помогут подобрать шланг с учётом требований вашей системы. Наличие нужного шланга и срок поставки уточните при обращении.

Источники

1. АТиС. Падает давление в безвоздушном аппарате — связанная диагностика подачи и проверка длины рукава.
2. АТиС. Шланги для окрасочных аппаратов — ассортимент для адресного подбора, без подтверждения наличия и совместимости.
3. Graco. Каталог аксессуаров 344386EN, раздел Airless Hose, печатная с. 13 — размеры BlueMax II, влияние длины и диаметра, короткий гибкий шланг.
4. Graco. Electric Airless Sprayers 3A6491R — требования к шлангу, сброс давления и ограничения длины для перечисленных в руководстве моделей.
5. Titan. Impact 440, руководство 805-903V, с. 2–5, 8 — осмотр, признаки замены, запрет ремонта шланга и требования к промывке.
6. WAGNER. FineFinish 20-30 и 40-15, руководство 2310799, с. 13, 43 — маркировка, химическая стойкость, проводимость и осмотр шлангов.
