Как выбрать сопло для пескоструя: материал, Вентури и диаметр

Сопло для пескоструя выбирают под абразив, задачу очистки и подачу воздуха от компрессора. Сначала определяют материал вставки и форму канала, затем — диаметр и крепление. Сопло должно подходить к вашему держателю, а компрессор — обеспечивать нужный расход воздуха при рабочем давлении.

Здесь речь о соплах для напорных абразивоструйных установок. Сопла для эжекторных пистолетов и окрасочных аппаратов подбирают по документации этих устройств.

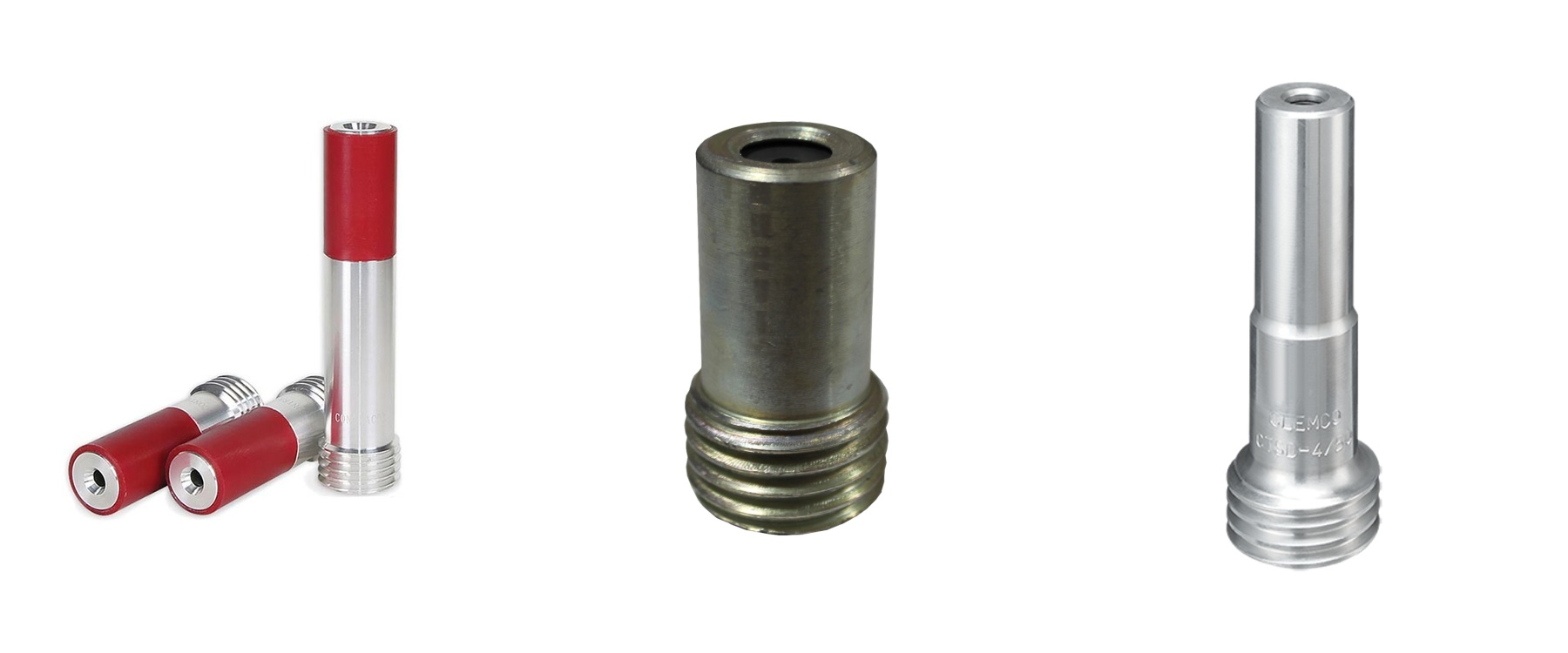

Слева направо: Contracor — Вентури, карбид бора; ВМЗ — цилиндрический канал, карбид бора; Clemco — Вентури, карбид вольфрама. Фото: Уралгрит, ВМЗ и Clemco International.

Что проверить перед покупкой

Если установка уже работает, начните с маркировки старого сопла и документации комплекта. Нужны материал вставки, форма канала, номинальный диаметр прохода и тип крепления. Старое изношенное отверстие может быть больше исходного, поэтому замер сам по себе не заменяет маркировку.

У сопла есть несколько разных размеров. Диаметр прохода связан с расходом воздуха. Вход со стороны рукава, резьба или фланец, уплотнение и держатель определяют, как оно соединяется с оборудованием. У сопла Вентури выход расширен: измерять только выходное отверстие и считать его номинальным диаметром нельзя.

При замене ищите сопло по маркировке старого, а размеры и крепление сверяйте по каталогу производителя. Если маркировка стёрлась, отправьте поставщику фотографии сопла и держателя с размерами и попросите подтвердить совместимость. Подбирать деталь только по внешнему сходству рискованно.

Карбид бора, вольфрама или керамика

От материала рабочей вставки зависит, как быстро она изнашивается. Наружная оболочка защищает вставку, но по её виду нельзя определить материал канала.

Не роняйте сопло и не ударяйте его о твёрдые предметы: износостойкая вставка может треснуть.

Это ориентиры из рекомендаций Kennametal и Contracor. При заказе назовите точный абразив и его фракцию: слова «песок» или «дробь» не дают поставщику достаточно сведений. Свойства и назначение материалов разобраны отдельно в статье о выборе абразива.

Часы из каталога — ориентир, а не гарантированный срок службы: износ зависит от давления, вида, размера и формы зерна абразива. При первой покупке сравните цену и ресурс из каталога с учётом указанных условий. Затраты на сопло за час посчитайте после замены: разделите цену на отработанные часы. Сравнивайте сопла в сопоставимых условиях. Полная стоимость очистки включает также абразив, воздух, труд и остановки.

Прямой канал или Вентури

Прямой канал даёт узкое пятно обработки. Такое сопло используют для небольших участков и деталей.

У сопла Вентури канал сначала сужается, затем расширяется. Такая форма создаёт более широкое пятно обработки и применяется при очистке больших поверхностей. Материал вставки и геометрия выбираются отдельно: название «Вентури» не говорит, что внутри карбид бора.

У двух сопел одного номинального диаметра могут различаться длина, форма канала и назначение. Сравните их по каталогу производителя. Скорость очистки сравнивайте на пробном участке при одинаковых условиях. Давление и абразив выбирайте по инструкции установки.

Как связать диаметр с компрессором

Чем больше проход сопла, тем больше воздуха нужно при одном и том же давлении. Поэтому увеличение диаметра имеет смысл только тогда, когда источник воздуха и вся линия обеспечивают нужный режим.

Ниже — пример из каталога Contracor при давлении 7 бар.

Источник: Contracor / Comprag, расход сжатого воздуха через сопло, стр. 6.

Таблица даёт общий ориентир. Для подбора найдите расход выбранного сопла в документации производителя и уточните, где измеряют указанное давление. Подачу компрессора сравнивают с расходом сопла при нужном рабочем давлении, с учётом потерь в линии.

Эти значения относятся к соплу. Компрессор одновременно может питать шлем, органы управления и другие потребители; их расход учитывают отдельно. Нужен и запас на износ сопла. Его величину определяют для конкретного комплекта.

В паспорте компрессора найдите отдаваемую подачу — сколько воздуха он выдаёт при нужном рабочем давлении. Мощность двигателя и максимальное давление не заменяют эту пару значений. Длинная или узкая воздушная линия, соединения и фильтры могут создавать потери: давление на компрессоре без расхода не показывает давление у работающего сопла.

Если воздуха для выбранного диаметра не хватает, рассмотрите меньшее сопло и проверьте, позволит ли оно выполнить задачу в нужный срок. Подробный порядок такой проверки есть в статье о компрессоре для пескоструя.

Почему совпадения резьбы недостаточно

Сопло должно подходить к держателю, уплотнению и рукаву. В каталоге Contracor, например, при одной крупной резьбе, обозначенной как 50 мм, показаны варианты с входом 25 и 32 мм. Это разные исполнения; размер резьбы не сообщает размер входа.

При подборе замены попросите поставщика сверить:

• артикул сопла, его номинальный проход и входной размер;
• тип крепления, точное обозначение резьбы или фланца;
• модель держателя, уплотнение и размеры рукава;
• допустимые давление, абразив и режим работы по документации комплекта.

Название установки само по себе не подтверждает совместимость сопла. Проверяйте рукав и держатель, которые стоят на ней сейчас: комплектация могла измениться.

Как заметить износ и когда остановить работу

По мере износа проход увеличивается и требует больше воздуха. Если компрессор не может поддержать расход, давление падает. Но падение давления само по себе не доказывает износ: нужно проверить и остальные причины по руководству установки.

Перед снятием сопла остановите установку, отключите подачу воздуха, полностью сбросьте давление и исключите повторный пуск по её руководству. Соединения под давлением не ослабляют. Проверку давления на работающем оборудовании выполняет обученный специалист штатным инструментом.

После безопасной остановки осмотрите канал, вставку, оболочку, крепление и уплотнение. Проход проверяют калибром по инструкции производителя и сравнивают с исходным размером. В инструкции производителя посмотрите, при каком износе сопло пора менять. У расширяющегося канала важно измерять предусмотренный для проверки участок. Универсального допустимого увеличения для всех сопел здесь нет.

Сопло с трещиной вставки заменяют. Повреждённая резьба, изношенный держатель или отсутствующее уплотнение тоже требуют устранения до запуска: соединение может разойтись под давлением. При утечке у держателя работу прекращают, затем безопасно отключают систему и выясняют причину.

Не пытайтесь компенсировать повреждение сопла повышением давления. Сначала комплект должен быть исправен и собран по руководству производителя.

Что подготовить для подбора сопла

Для консультации подготовьте модель установки и компрессора, отдаваемую подачу при рабочем давлении, абразив и фракцию. Добавьте маркировку сопла, фотографии держателя, размеры и длину рукавов, описание поверхности и объёма работ. Если параметр неизвестен, попросите специалиста помочь его уточнить.

В каталоге АТиС есть напорные пескоструйные установки. Оставьте заявку на консультацию: обсудим подбор сопла под ваш комплект. Совместимость, возможность поставки и срок нужно подтвердить по конкретной позиции перед заказом.
