Как подобрать рукав для пескоструя

Для напорного пескоструйного аппарата нужен специальный абразивоструйный рукав. Его внутренний диаметр подбирают под сопло и длину линии, наружный — под муфты и соплодержатель. До заказа также сверяют рабочее давление, температуру и антистатическое исполнение. Одного совпавшего диаметра для выбора недостаточно.

Речь о рукаве для сухой абразивоструйной очистки, по которому смесь воздуха и абразива идёт от напорного аппарата к соплу. Если вы ещё выбираете саму систему, начните со статьи «Как выбрать пескоструйный аппарат под свои задачи».

Сначала определите назначение линии

У пескоструйной системы несколько шлангов с разными задачами. Внешне похожие изделия нельзя выбирать друг вместо друга только по размеру или указанному давлению.

• Воздушная магистраль подаёт сжатый воздух от компрессора к аппарату. Её исполнение и соединения выбирают для подачи воздуха по документации оборудования.
• Абразивоструйный рукав переносит воздух с абразивом к соплу. Для него нужна стойкая к абразивному износу внутренняя трубка.
• Дыхательный шланг входит в систему подачи пригодного для дыхания воздуха к шлему. Здесь требуются предусмотренные изготовителем шлема шланг и соединения. Даже если обычный воздушный рукав подходит по давлению, это ещё не значит, что его можно использовать для подачи воздуха к шлему.

Отдельные тонкие линии могут управлять пуском и остановкой аппарата. Их тоже подбирают по руководству системы управления. А в инжекторной камере шланг, который всасывает абразив, выполняет другую задачу: рекомендации для напорного рукава на него автоматически не переносятся.

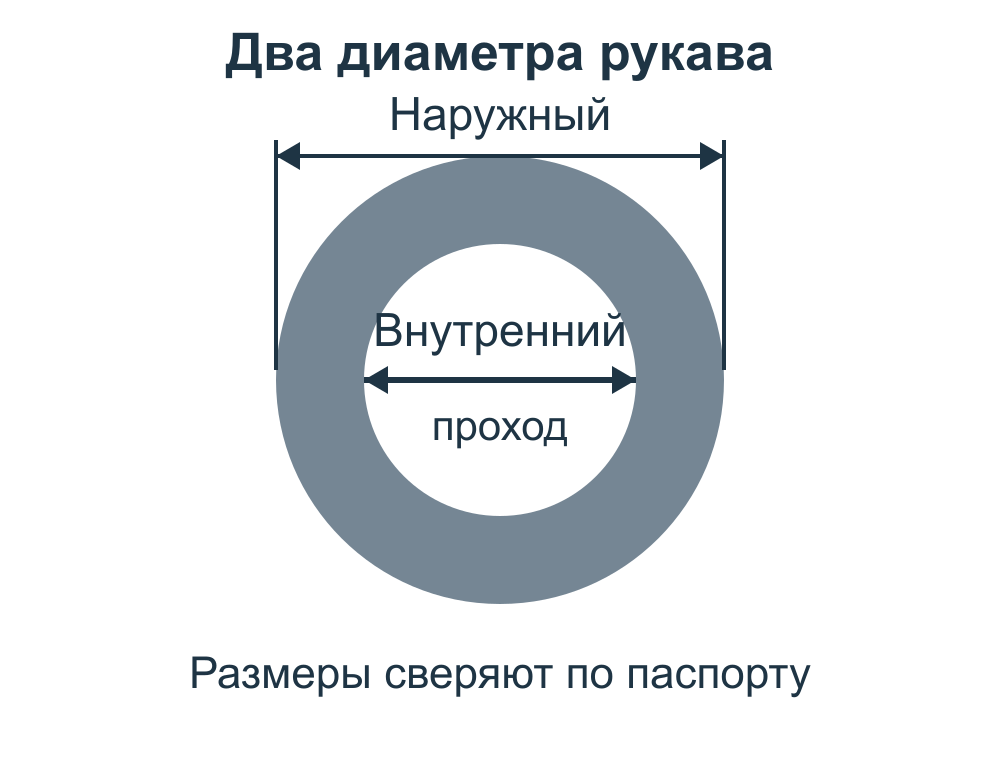

У рукава два важных диаметра

Посмотрите маркировку на оболочке и сведения в паспорте. Например, запись 25 × 39 мм в каталоге абразивоструйных рукавов Extra Blast означает внутренний диаметр 25 мм и наружный 39 мм. Длина указывается отдельно.

Рукава с одинаковым внутренним диаметром могут отличаться наружным. Поэтому фразы «нужен рукав 25 мм» для заказа мало. Нужны оба размера и модель соединений. В каталоге муфт Contracor посадка прямо привязана к паре диаметров, например 25 × 39 мм. Одних этих размеров недостаточно, чтобы подтвердить совместимость конкретного рукава и муфты.

Если маркировка стёрлась, не определяйте допустимое давление по толщине стенки. Передайте поставщику фото рукава, старых соединений и заводской таблички — шильдика аппарата. Размеры помогут искать замену, но не восстановят неизвестные характеристики изделия.

Как связать внутренний диаметр с соплом

В руководстве Clemco O.M. 21939 рекомендован внутренний диаметр абразивоструйного рукава примерно в 3–4 раза больше диаметра отверстия сопла. Это ориентир для выбора внутреннего диаметра. Совместимость всех деталей системы нужно проверять отдельно.

Для сопла с отверстием 8 мм такой расчёт даёт 24–32 мм. Он помогает начать подбор. Конкретный размер затем сверяют с руководством аппарата, длиной трассы, соединениями и подачей компрессора. Если изготовитель вашей системы задаёт конкретный рукав или таблицу сочетаний, используйте эти данные.

Для этого расчёта нужен диаметр отверстия сопла, а не размер его корпуса или резьбы. Его материал, форму канала и крепление разбираем в статье «Как выбрать сопло для пескоструя».

Более широкий рукав сам по себе не добавит воздуха, которого не выдаёт компрессор. Если есть сомнения в подаче, проверьте связку по статье «Хватит ли вашего компрессора для пескоструя».

Выберите длину по рабочему месту

Наметьте путь от аппарата до самой дальней точки обработки. Рукав должен позволять работать без натяжения и резких перегибов. Лишнюю длину оставлять не стоит: Clemco рекомендует делать трассу по возможности короткой и прямой, чтобы уменьшить потери давления.

Для длинной линии сообщите поставщику всю длину и количество соединений. Не рассчитывайте, что более широкая воздушная магистраль обязательно устранит потери в узком абразивном рукаве. Обе части системы проверяют отдельно.

Посмотрите в документации выбранного рукава минимальный радиус изгиба, если он указан. Не пережимайте рукав на поворотах и не прокладывайте его под колёсами техники. При вертикальной трассе нужны предусмотренные опоры: муфты не должны держать вес подвешенной линии.

Сверьте рабочее давление и температуру

В паспорте ищите максимальное рабочее давление. Давление разрыва — другой показатель; работать при нём нельзя.

Например, для Extra Blast в каталоге Comprag указаны рабочее давление 12 бар, минимальное давление разрыва 36 бар и диапазон температуры от −30 до +80 °C. Эти значения относятся к описанному изделию и не распространяются на любой чёрный пескоструйный рукав. Перед покупкой сверьте документ именно на предлагаемое исполнение.

Допуск рукава не повышает допустимое давление аппарата, муфт или соплодержателя. Рабочее давление не должно превышать допустимое давление ни одного узла сборки. Если предел хотя бы одного узла неизвестен, попросите поставщика подтвердить его до подключения.

Антистатическое исполнение также проверяют по документам. Цвет резины, металлическая муфта или наличие армирования сами по себе этого не доказывают. Как заземлить систему и проверить цепь отвода статического заряда, смотрите в её руководстве.

Проверьте соединения с обоих концов

Со стороны аппарата проверьте, подходят ли друг к другу выходная муфта и муфта рукава. Со стороны оператора проверьте посадку соплодержателя на рукав, а затем крепление сопла в держателе. Диаметр отверстия сопла и его резьба — разные параметры.

Попросите поставщика подтвердить сочетание конкретных изделий и указать уплотнения, штатные крепёжные винты, фиксаторы и страховочные тросы. Внешнего сходства быстросъёмных муфт недостаточно. Если совместимость деталей разных изготовителей не подтверждена в документах, не считайте их подходящими друг к другу только потому, что муфты удалось соединить.

Clemco требует ставить рекомендованные изготовителем винты: они должны удерживать рукав, не пробивая внутреннюю стенку. Фиксатор соединения препятствует расцеплению, а страховочный трос ограничивает движение рукава при разъединении. Эти детали выполняют разные задачи; одна не заменяет другую. Сборку и проверку подключения выполняют по руководству оборудования.

Осмотрите рукав перед возвращением в работу

Перед осмотром и обслуживанием остановите оборудование, отключите подачу воздуха и полностью сбросьте давление по его инструкции. Не разбирайте соединение под давлением.

Проверьте рукав по всей длине, а также участки возле муфт и соплодержателя. В руководстве Clemco O.M. 22558 мягкие участки названы признаком износа: рукав требуется заменить до того, как внутренняя трубка протрётся до тканевого армирования. Не работайте с повреждёнными соединениями или изношенными уплотнениями.

Если при работе появилась утечка у муфты или держателя, остановитесь и сбросьте давление по инструкции. Не пытайтесь подтягивать крепёж на работающей линии. По наружной оболочке нельзя оценить весь внутренний износ рукава. Обещанный срок службы в часах не заменяет осмотр.

Что передать для подбора

Подготовьте один запрос с такими сведениями:

1. Модель аппарата и фото его шильдика, рабочее давление.
2. Модель сопла и диаметр его отверстия в мм; фото маркировки и крепления, если модель неизвестна.
3. Абразив и его фракция, нужная длина рукава в м, условия прокладки и температура.
4. Внутренний и наружный диаметры старого рукава в мм, его маркировка и фотографии соединений с обоих концов.
5. Нужен отдельный рукав или сборка с муфтой, соплодержателем, уплотнениями, фиксаторами и страховочными тросами.

Попросите поставщика указать в ответе точную модель рукава, оба диаметра, длину, рабочее давление и подтверждённое сочетание соединений. Так можно проверить предложение до заказа. Если часть исходных данных неизвестна, прямо скажите об этом — не заменяйте её предположением.

Обратитесь за подбором к специалисту АТиС: начните с модели аппарата, размеров рукава и фотографий соединений. Совместимость и возможность поставки нужно уточнить для вашей системы.

Источники

1. АТиС — Как выбрать пескоструйный аппарат под свои задачи. Назначение напорной системы и состав рабочего комплекта.
2. АТиС — Как выбрать сопло для пескоструя. Диаметр отверстия и крепление сопла.
3. АТиС — Хватит ли вашего компрессора для пескоструя. Проверка подачи воздуха.
4. Clemco — руководство O.M. 21939. Вводные разделы III–IV: соотношение диаметров, трасса и соединения.
5. Comprag — рукава для абразивоструйной обработки и управления, каталог v2.0.1. Страницы 4–8: Extra Blast и различия назначения линий.
6. Comprag — муфты, соплодержатели и страховочные тросы, каталог v2.0.0. Страницы 3–8: посадочные размеры и крепление.
7. Clemco — руководство O.M. 22558. Разделы 5.1–5.2: соединения и осмотр рукава.
8. Clemco — HSP-20, руководство Rev. 3.1. Разделы 5.2–5.3: перегибы, защита рукавов и признаки износа.
